М-3-55 (ГЛАВСТАНДАРТДОМ)
65
Типовой проект М-3-55 серии М-55.

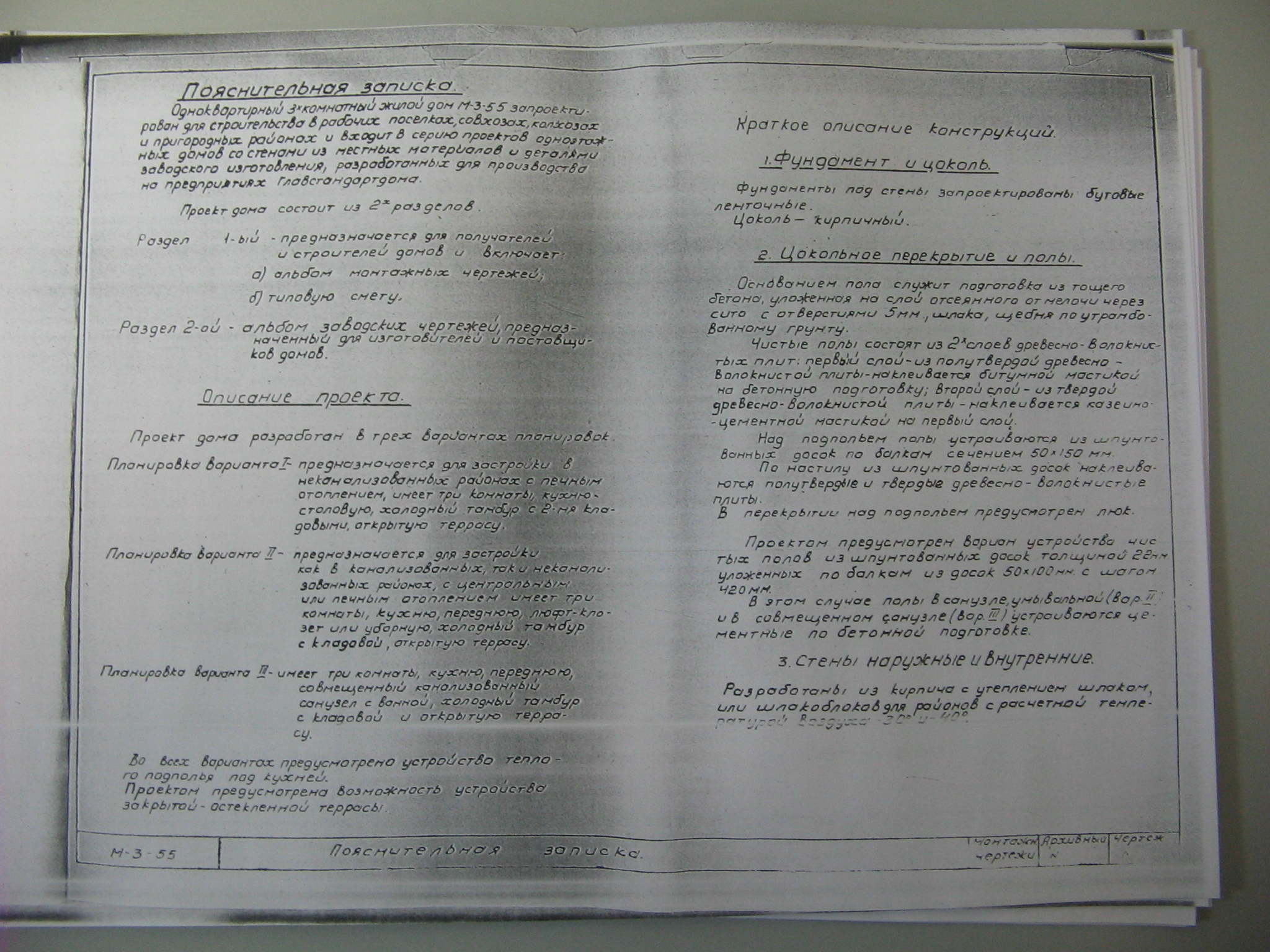

Одноквартирный трехкомнатный жилой дом М-3-55 запроектирован для строительства в рабочих поселках, совхозах, колхозах и пригородных районах и входит в серию проектов одноэтажных домов со стенами из местных материалов и деталями заводского изготовления, разработанных для производства на предприятиях Главстандартдома.
Описание проекта
Проект дома разработан в трех вариантах планировок.

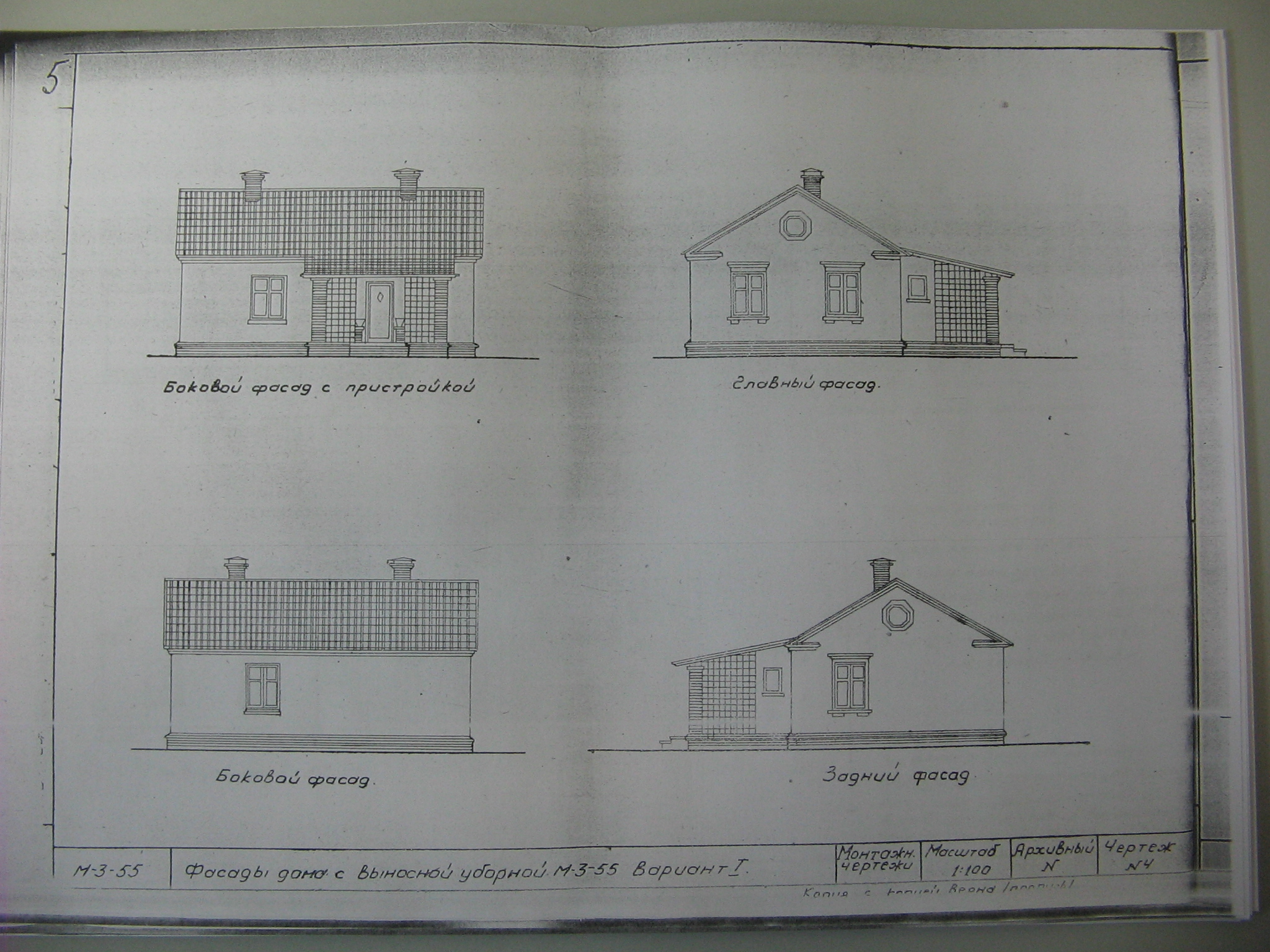

Планировка варианта 1 - предназначается для застройки в неканализованных районах с печным отоплением, имеет три комнаты, кухню-столовую, холодный тамбур с двумя кладовыми, открытую террасу.

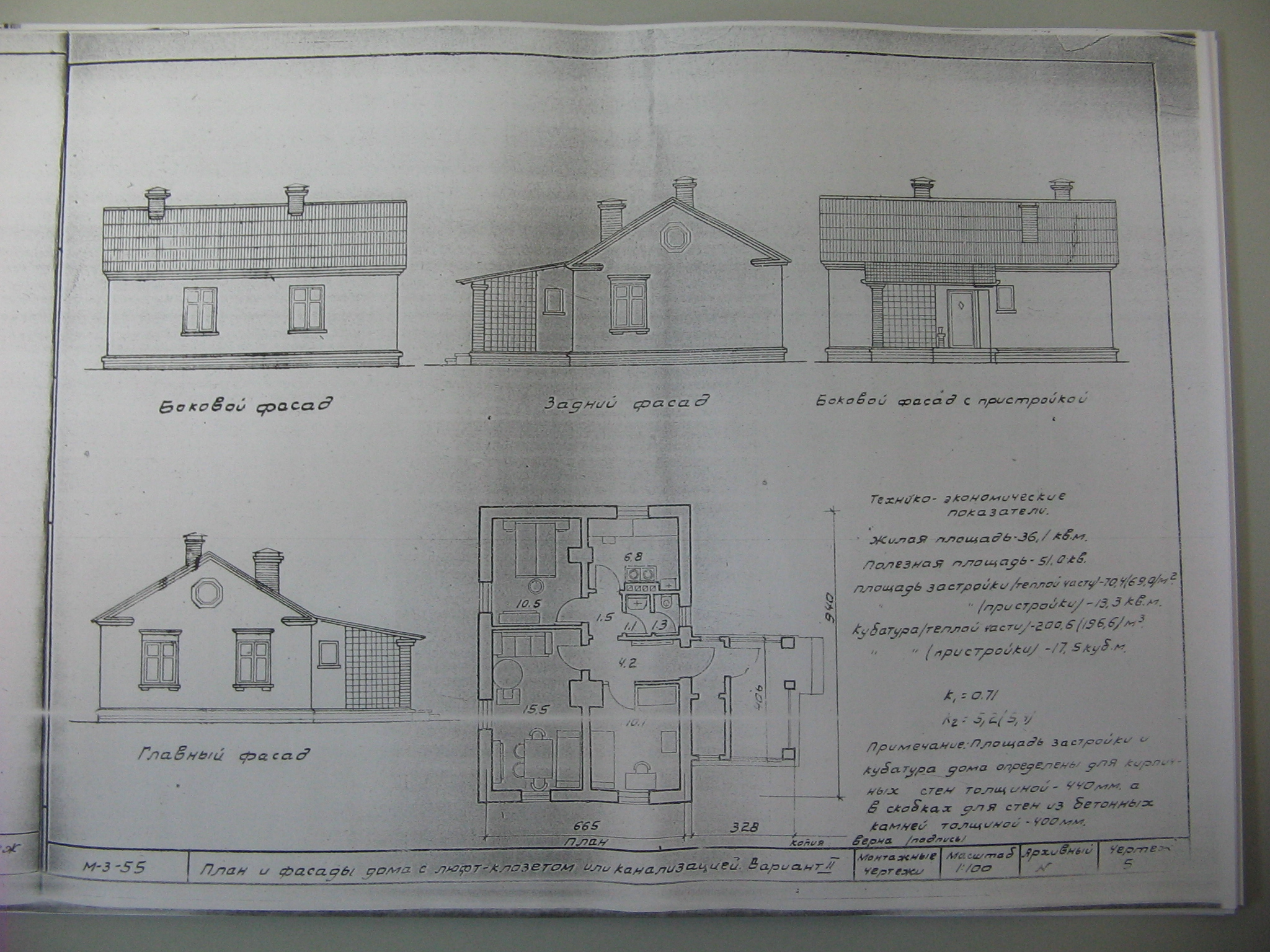

Планировка варианта 2 - предназначается для застройки как в канализованных так и в неканализованных районах застройки, с центральным или печным отоплением имеет три комнаты, кухню, переднюю, люфт-клозет или уборную, холодный тамбур с кладовой, открытую террасу.
Планировка варианта 3 - имеет три комнаты, кухню, переднюю, совмещенный канализованный санузел с ванной, холодный тамбур с кладовой и открытую террасу.
Во всех вариантах предусмотрено устройство теплого подполья под кухней.
Проектом предусмотрена возможность устройства закрытой - остекленной террасы.
Краткое описание конструкций
1. Фундамент и цоколь.
Фундаменты под стены запроектированы бутовые-ленточные.
Цоколь - кирпичный.
2. Цокольные перекрытия и полы.
Основанием пола служит подготовка из тощего бетона, уложенная на слой отсеянного от мелочи через сито с отверстиями 5 мм, шлака, щебня по утрамбованному грунту.
Чистые полы состоят из двух слоев древесно-волокнистых плит: первый слой из полутвердой древесно-волокнистой плиты - наклеивается казеиноцементной мастикой на первый слой.
Над подпольем полы устраиваются из шпунтованных досок по балкам сечением 50х150 мм.
По настилу из шпунтованных досок наклеиваются полутвердые и твердые древесно-волокнистые плиты.
В перекрытии над подпольем предусмотрен люк.
Проектом предусмотрен вариант устройства чистых полов из шпунтованных досок толщиной 22 мм уложенных по балкам из досок 50х100 мм с шагом 420 мм.
В этом случае полы в санузле, умывальной (вар 2) и в совмещенном санузле (вар 3) устраиваются цементные по бетонной подготовке.
3. Стены наружные и внутренние.
Разработаны из кирпича с утеплением шлаком, или шлакоблоков для районов с расчетной температурой воздуха -30° и -40°.
Технико-экономические показатели
Жилая площадь 36,1 м2
Полезная площадь 51,0 м2
Площадь застройки (теплой части) - 70,4 (69,0) м2 (пристройки) - 13,3 м2
Кубатура(теплой части) - 200,6 (196,6) м3 (пристройки) - 17,5 м3
К1 = 0,71
К2 = 5,2 (5,4)
Примечание: площадь застройки и кубатура дома определены для кирпичных стен толщиной - 440 мм.
В скобках для стен из бетонных камней толщиной 400 мм.
Технико-экономические показатели
Жилая площадь 35,2 м2
Полезная площадь 51,1 м2
Площадь застройки (теплой части) - 70,4 (69,0) м2 (пристройки) - 13,3 м2
Кубатура(теплой части) - 200,6 (196,6) м3 (пристройки) - 17,5 м3
К1 = 0,69
К2 = 5,7 (5,6)
Примечание: площадь застройки и кубатура дома определены для кирпичных стен толщиной - 440 мм.
В скобках для стен из бетонных камней толщиной 400 мм.
Разработан в 1955 (?) г.
Центральное проектно-конструкторское бюро Главного управления стандартного домостроения (Главстандартдом) при Министерстве промышленности строительных материалов СССР.
Архитектор Ф.А. Лазовский.
Инженеры С. Орловский.
