993-2 (ГОСЗДРАВПРОЕКТ)

Типовой проект № 993-2. Сельская больница на 10 коек с амбулаторией.

Пояснительная записка:

Общая часть

Проект разработан в соответствии с нормами проектирования гражданских зданий "Поликлиники и Амбулатории", разработанными Министерством Здравоохранения СССР и утвержденными Комитетом по делам архитектуры при совете Министров СССР в 1946 г. Здание амбулатории запроектировано для ст-ва в районах с расчетной наружной температурой -20°, -30°, -40° Ц. Здание амбулатории одноэтажное, каменное, с печным отоплением, водопроводом, канализацией и электроосвещением. Выбор участка и расположение на нем амбулатории решается в комплексе больницы на 10 коек.

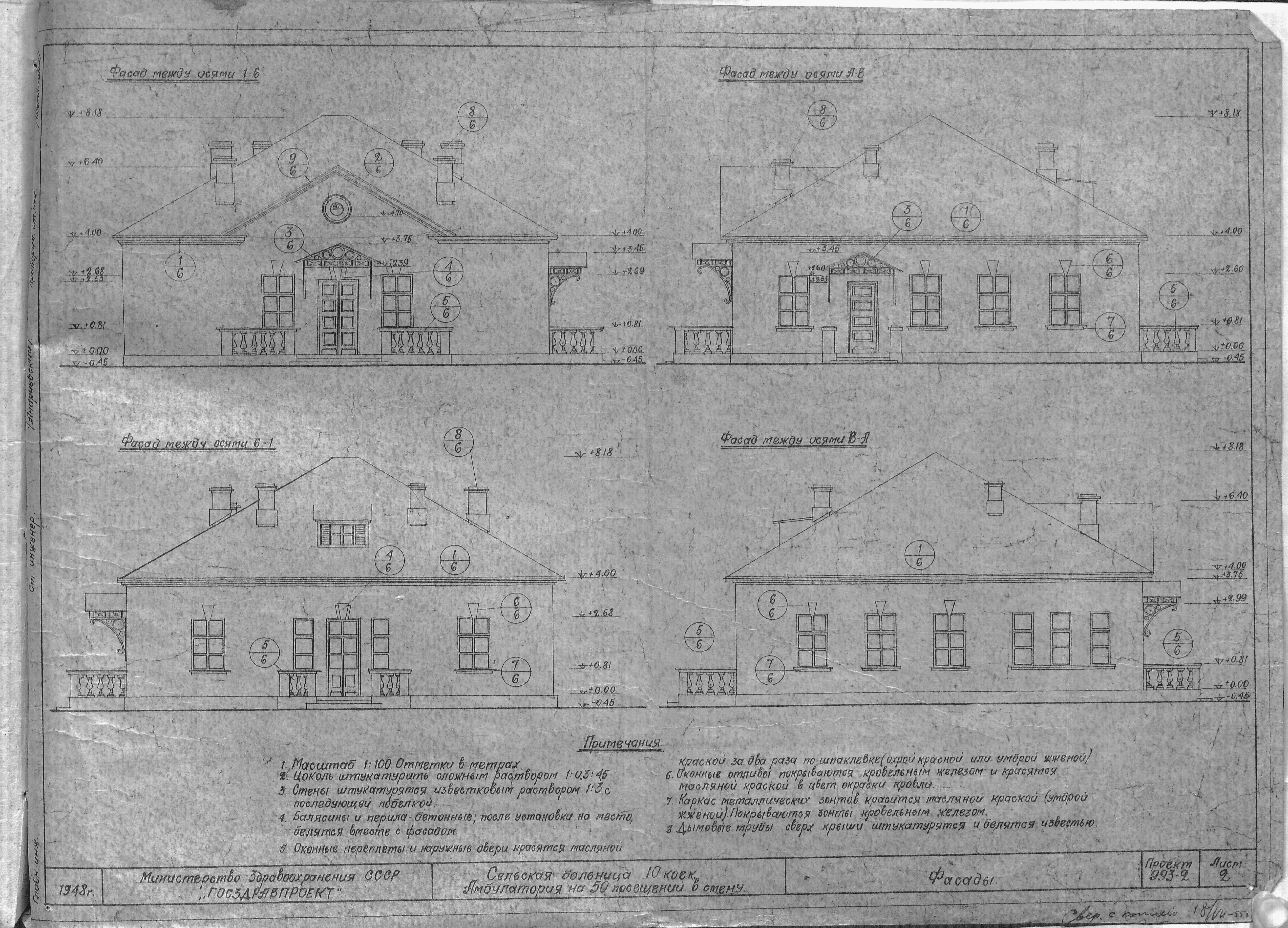

Архитектурно-строительная часть

При разработке проекта амбулатории условно принято:

1. Площадка для строительства горизонтальная.
2. Отметка +0.00 соответствует уровню чистого поля 1го этажа. Фундаменты запроектированы ленточные из бута. Наружные и внутренние стены из красного кирпича. В проекте дается вариант кладки наружных стен по системе Попова-Орлянкина. Чердачное перекрытие - деревянное. Стропила - наслонные. Кровля - этернитовая. Оконные переплеты и внутренние двери приняты по типов черт. ГЗП Серия V и VI. Наружные двери даны на спец. чертеже. Наружная и внутренние отделки указаны на чертежах. Печи приняты кирпичные большой теплоемкости. При наружной температуре ниже -12° Ц печи необходимо топить 2 раза в сутки. Вентиляция осуществляется через фрамуги и вытяжные каналы в дымовых трубах.


Водопровод и канализация

Водоснабжение амбулатории запроектировано в двух вариантах: Первый вариант от местного водоисточника-шахтного колодца, через водонапорный бак, установленный в утепленном помещении на чердаке главного корпуса, и второй вариант от централизованного водопровода.

Канализация запроектирована в двух вариантах: По первому варианту отвод сточных вод осуществляется самотеком в дворовую линию канализации и далее на местные очистительные сооружения. Второй вариант - из расчета присоединения к централизованной сети канализации.


Электроосвещение

Проект электроосвещения составлен на напряжение 380/220 вольт, как на более распространенное на периферии.

Проект электроосвещения может быть использован и для напряжения 220/127 вольт с изменениями, указанными на чертежах.


Утверждён 5 августа 1948 г.
Комитетом по делам архитектуры при Совмине СССР.

Архитектор - Идельсон.
