Типовая серия проектов жилых домов (8965, 8966, 8967).

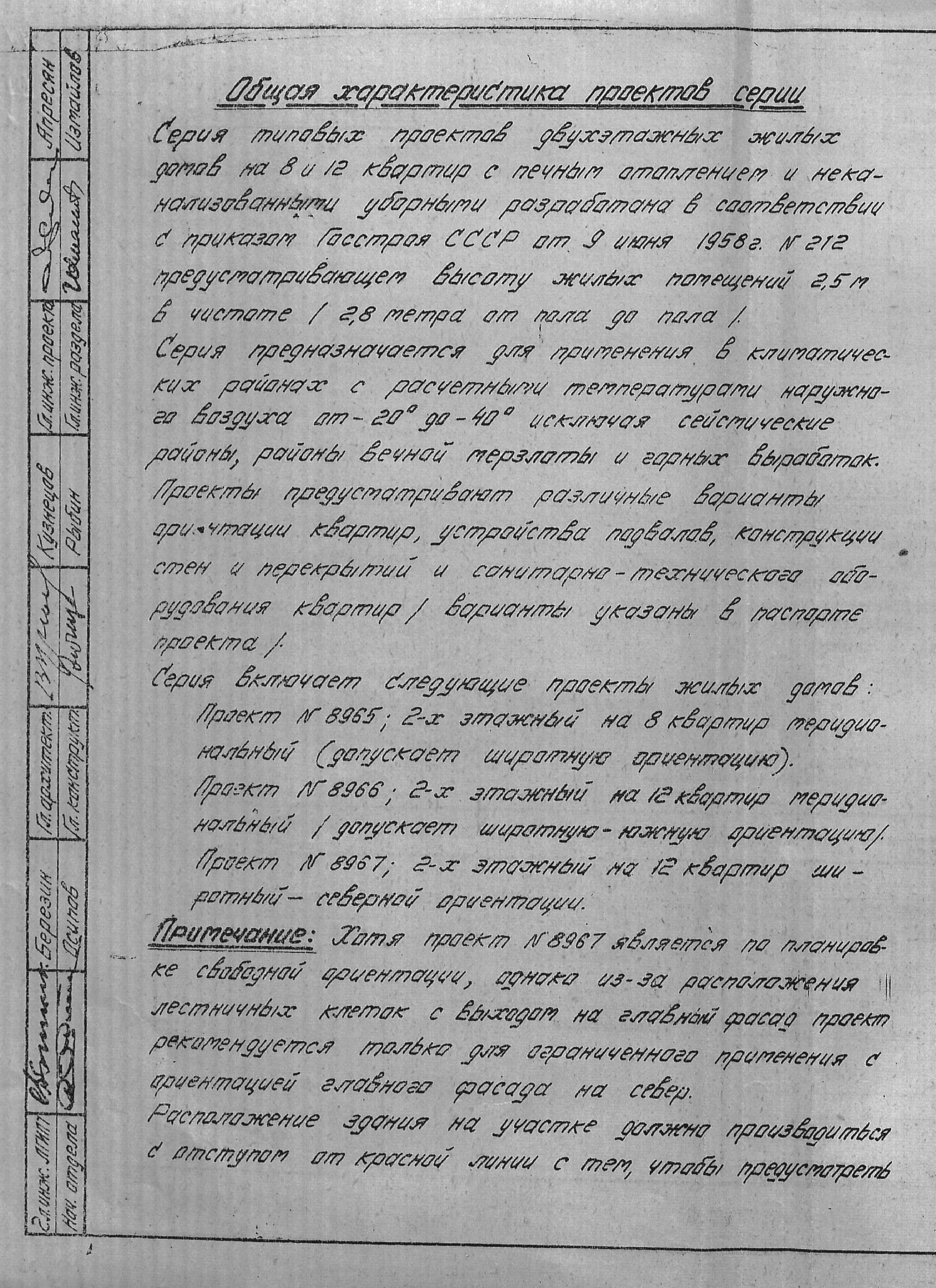

Общая характеристика проектов серии
Серия типовых проектов двухэтажных жилых домов на 8 и 12 квартир с печным отоплением и неканализованными уборными разработана в соответствии с приказом Госстроя СССР от 9 июня 1958 года. № 212 предусматривабщем высоту жилых помещений 2,5 м в чистоте (2,8 м от пола до пола).
Серия предназначается для применения в климатических районах с расчетными температурами наружного воздуха от -20° до -40° исключая сейсмические районы, районы вечной мерзлоты и горных выработок.
Проекты предусматривают различные варианты ориентации квартир, устройства подвалов, конструкции стен и перекрытий и санитарно-технического оборудования квартир (варианты указаны в паспорте проекта).
Серия включает следующие проекты жилых домов:
Проект № 8965; 2-х этажный на 8 квартир меридианальный (допускает широтную ориентацию).
Проект № 8966; 2-х этажный на 12 квартир меридианальный (допускает широтную и южную ориентацию).
Проект № 8967; 2-х этажный на 12 квартир широтный - северной ориентаии.
Примечание: Хотя проект № 8967 является по планировке свободной ориентации, однако из-за расположения лестничных клеток с выходом на главный фасад проект рекомендуется только для ограниченного применения с ориентацией главного фасада на север.
Расположение здания на участке должно производиться с отступом от красной линии с тем, чтобы предусмотреть проход вдоль здания из лестничных клеток на дворовую часть участка.
Для меридиональной и широтной - южной ориентации рекомендуется применять проект № 8966.

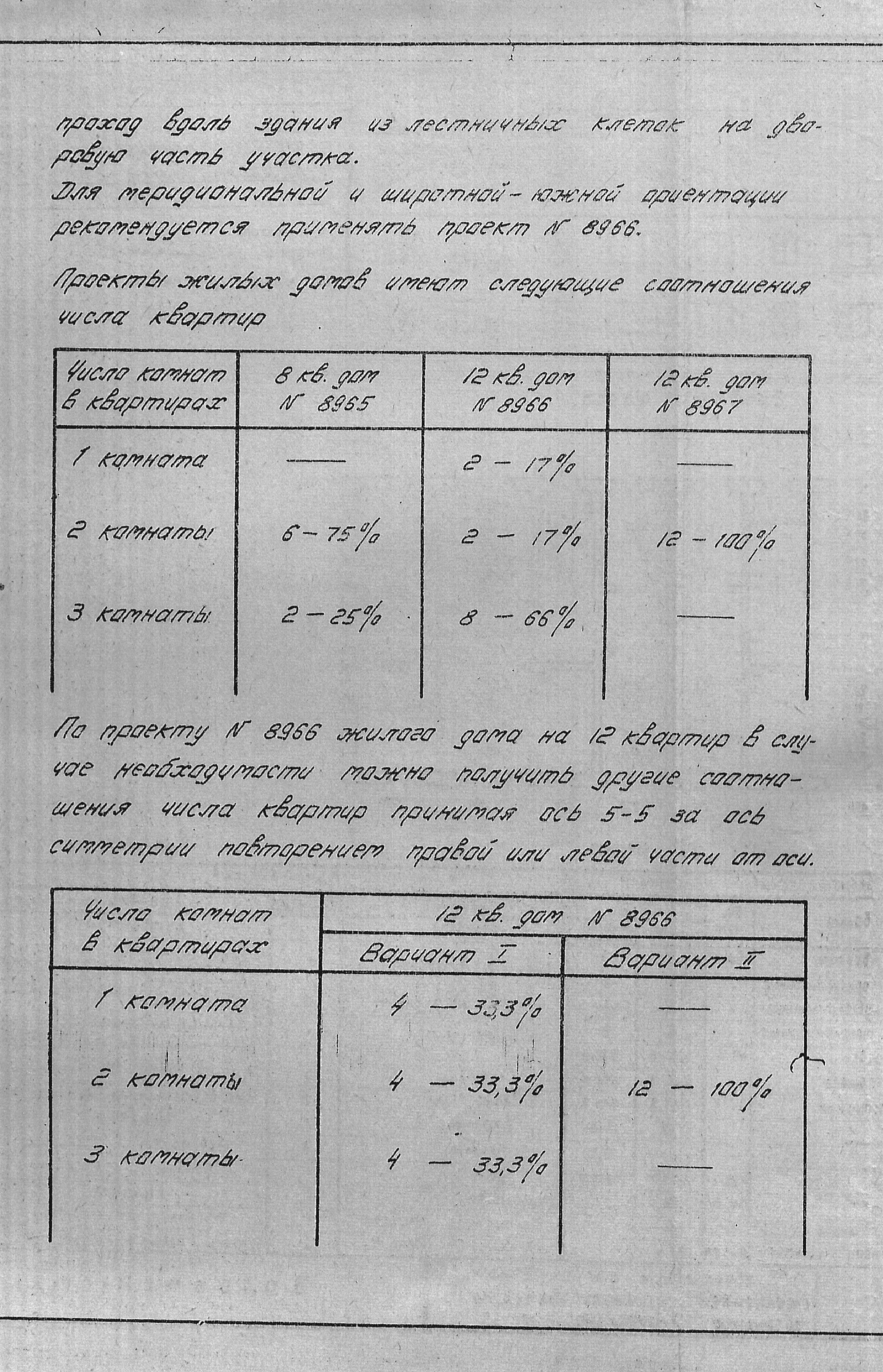

Проекты жилых домов имеют следующее соотношение числа квартир:
8 кв. дом № 8965: Двухкомнатных квартир - 6. Трехкомнатных - 2.
12 кв. дом № 8966: Однокомнатных квартир - 2. Двухкомнатных - 2. Трехкомнатных - 8.
12 кв. дом № 8967: Двухкомнатных квартир - 12.
По проекту № 8966 жилого дома на 12 квартир в случае необходимости можно получить другие соотношения числа квартир, принимая ось 5-5 за ось симметрии повторением правой или левой части от оси.
12 кв. дом № 8966 Вариант 1: Однокомнатных квартир - 4. Двухкомнатных - 4. Трехкомнатных - 4.
12 кв. дом № 8966 Вариант 2: Двухкомнатных квартир - 12.

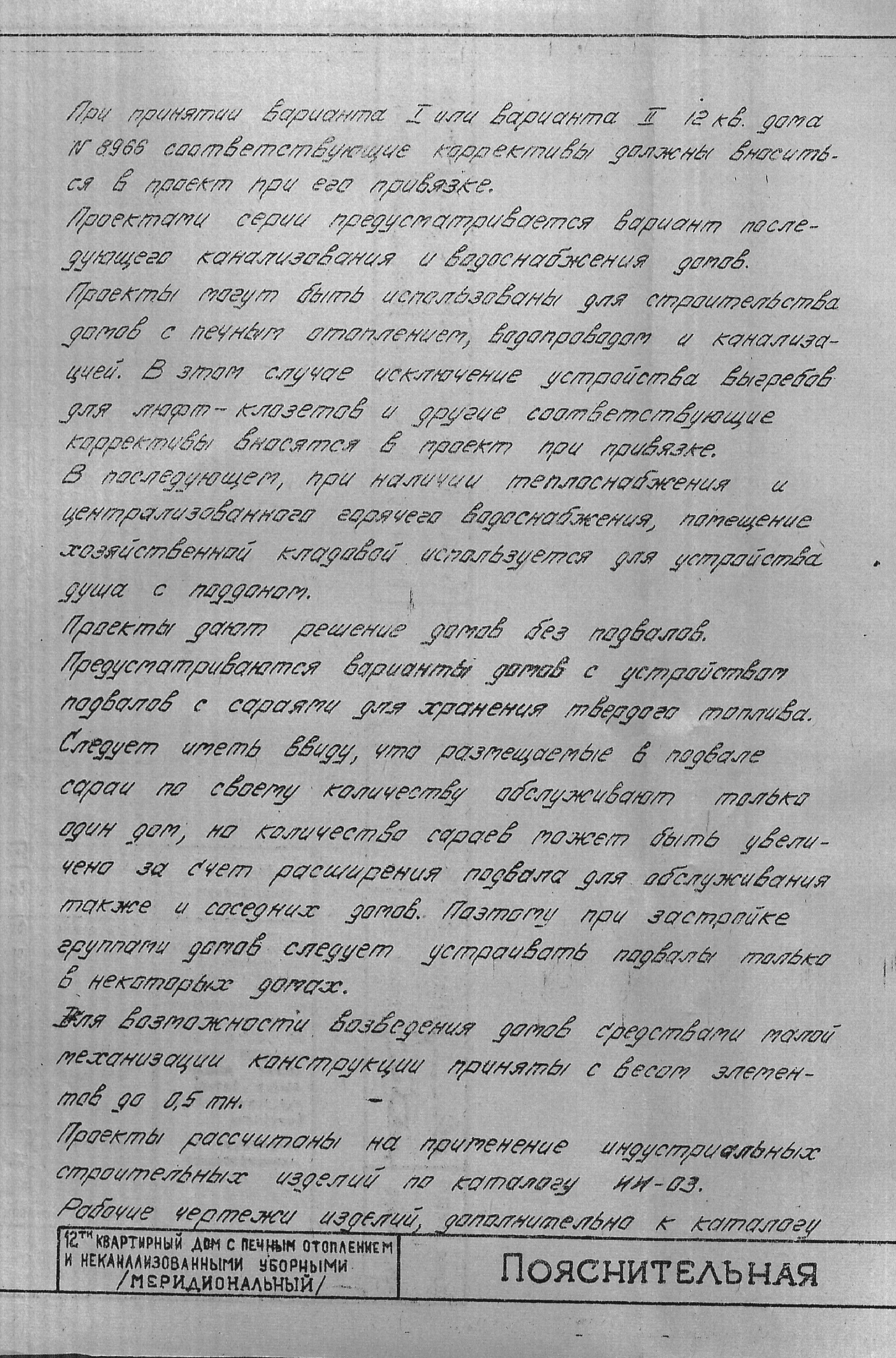

При принятии варианта 1 или варианта 2 12 кв. дома № 8966 соответствующие корректировки должны вноситься в проект при его привязке.
Проектами серии предусматривается вариант последующего канализования и водоснабжения домов.
Проекты могут быть использованы для строительства домов с печным отоплением, водопроводом и канализацией. В этом случае исключение устройства выгребов для люфт-клозетов и другие соответствующие коррективы вносятся в проект при привязке.
В последующем при наличии теплоснабжения и централизованного горячего водоснабжения, помещение хозяйственной кладовой используется для устройства душа с поддоном.
Проекты дают решение домов без подвалов.
Предусматриваются варианты домов с устройством подвалов с сараями для хранения твердого топлива.
Следует иметь ввиду, что размещаемые в подвале сараи по своему количеству обслуживают только один дом, но количество сараев может быть увеличено за счет расширения подвала для обслуживания также и соседних домов. Поэтому при застройке группами домов следует устраивать подвалы только в некоторых домах.
Для возможности возведения домов средствами малой механизации конструкции приняты с весом элементов до 0,5 тн.
Проекты рассчитаны на применение индустриальных строительных изделий по каталогу ИИ-03.
Рабочие чертежи изделий, дополнительно к каталогу ИИ-03, приведены в альбоме 2.
Общие указания по привязке проекта
Проект жилого дома комплектуется из трех альбомов, содержание которых приведено на обложке проекта.
При выборе того или иного из предусмотренных проектам вариантов решений, привязывающая организация должна руководствоваться экономической целесообразностью и местными условиями. Из альбомов следует исключить листы, не относящиеся к выбранному варианту решения.
В тех случая, когда разные варианты совмещены на одном листе следует вычеркнуть все, что не относится к выбранному варианту.
Планы этажей следует дополнить марками материалов стен и размерами стен.
В случае применения варианта домов с печным отоплением при наличии водопровода и канализации, помимо исключения выгреба, следует предусмотреть в фундаментах соответствующие по сантехническим чертежам.
