722/1 (ГОСЗДРАВПРОЕКТ)

Детские ясли на 44 места

ГОСЗДРАВПРОЕКТ Министерства здравоохранения СССР.
Типовой проект № 722/1.

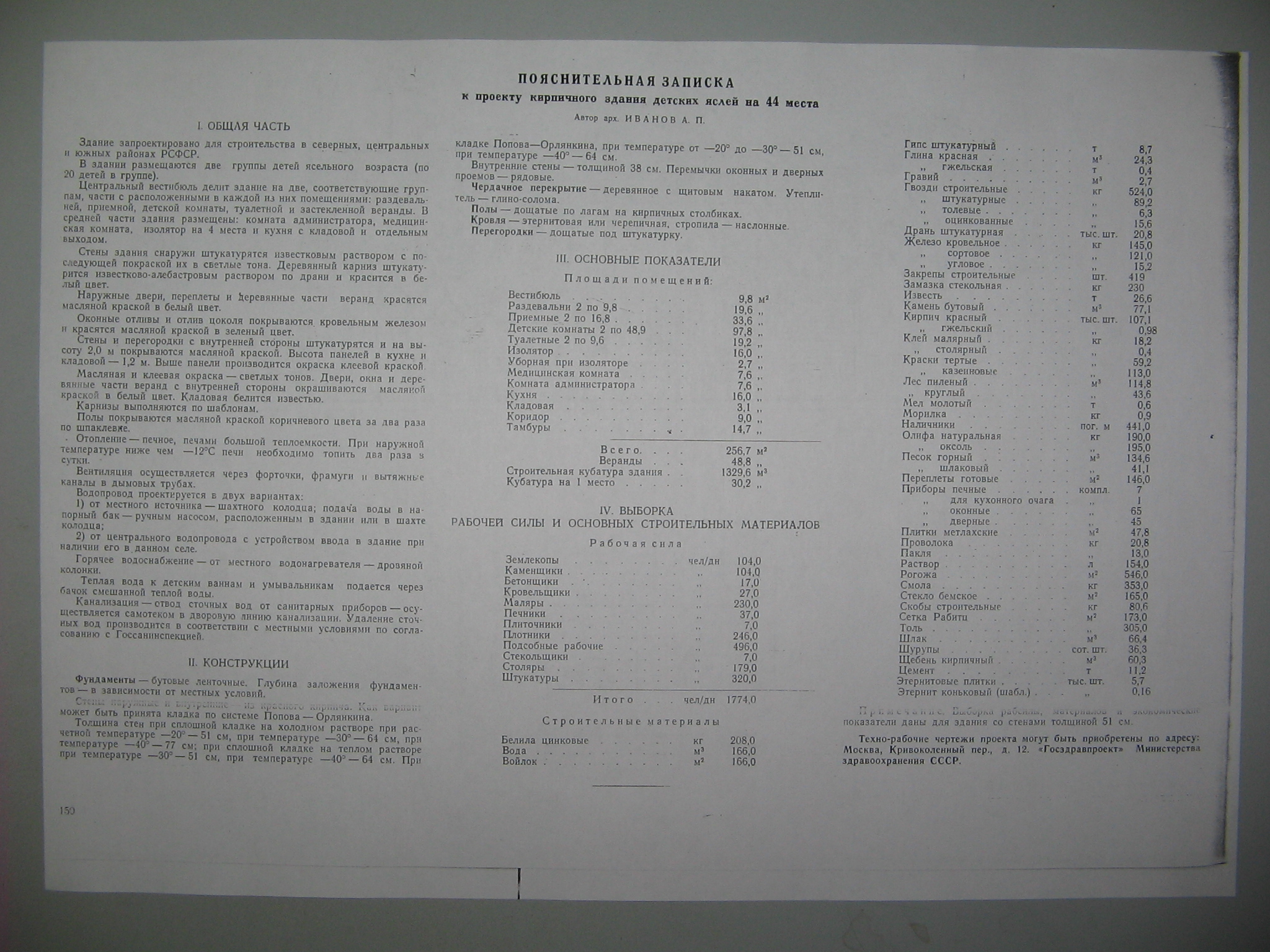

Общая часть

Здание запроектировано для строительства в северных, центральных и южных районах СССР.

В здании размещаются две группы детей ясельного возраста (по 20 детей в группе).

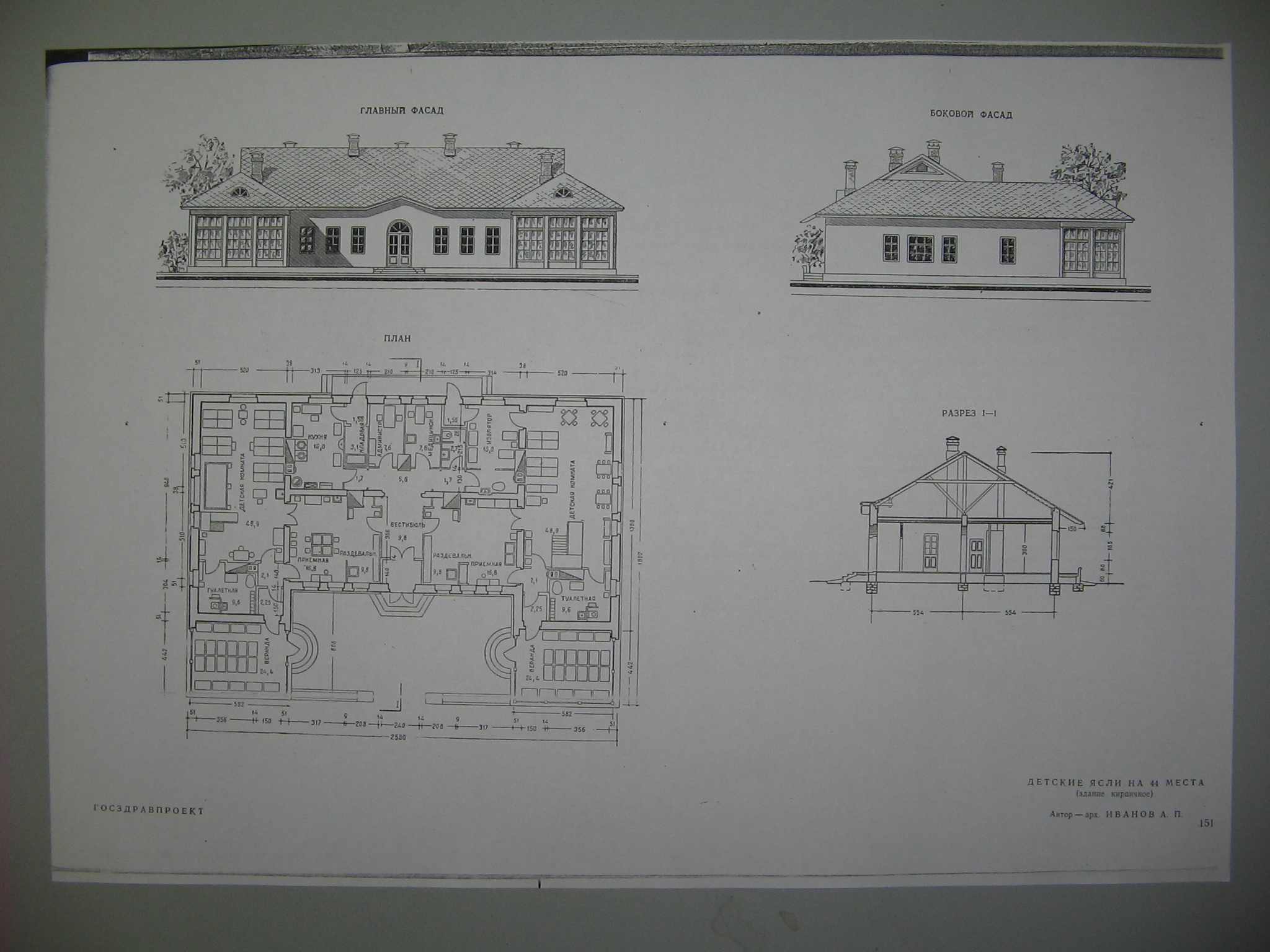

Центральный вестибюль делит здание на две, соответствующие группам, части с расположенными в каждой из них помещениями: раздевальней, приемной, детской комнаты, туалетной и застекленной веранды. В средней части здания размещены: комната администратора, медицинская комната, изолятор на 4 места и кухня с кладовой и отдельным выходом.

Стены здания снаружи штукатурятся известковым раствором с последующей покраской в светлые тона. Деревянный карниз штукатурится известково-алебастровым раствором по драни и красится в белый цвет.

Наружные двери, переплеты и деревянные части веранд красятся масляной краской в белый цвет.

Оконные отливы и отлив цоколя покрываются кровельным железом и красятся масляной краской в зеленый цвет.

Стены и перегородки с внутренней стороны штукатурятся и на высоту 2.0 м покрываются масляной краской. Высота панелей в кухне и кладовой 1.2 м. Выше панели производится окраска клеевой краской.

Масляная и клеевая окраска - светлых тонов. Двери, окна и деревянные части веранд с внутренней стороны окрашиваются масляной краской в белый цвет. Кладовая белится известью.

Карнизы выполняются по шаблонам.

Полы покрываются масляной краской коричневого цвета за два раза по шпаклевке.

Отопление - печное, печами большой теплоемкости. При наружной температуре ниже чем -12°C печи необходимо топить два раза в сутки.

Вентиляция осуществляется через форточки, фрамуги и вытяжные каналы в дымовых трубах.

Водопровод проектируется в двух вариантах:

1) От местного источника - шахтного колодца; подача воды в напорный бак - ручным насосом, расположенным в здании или шахте колодца;

2) От центрального водопровода с устройством ввода в здание при наличии его в данном селе.

Горячее водоснабжение - от местного водонагревателя - дровяной колонки.

Теплая вода к детским ваннам и умывальникам подается через бачок смешанной теплой воды.

Канализация - отвод сточных вод от санитарных приборов - осуществляется самотеком в дворовую линию канализации. Удаление сточных вод производится в соответствии с местными условиями по согласованию с Госсанинспекцией.


Конструкции

Фундаменты - бутовые ленточные. Глубина заложения фундаментов - в зависимости от местных условий.

Стены наружные и внутренние из красного кирпича. Как вариант может быть принята кладка по системе Попова - Орлянкина.

Толщина стен при сплошной кладке на холодном растворе при расчетной температуре -20° - 51 см, при температуре -30° - 64 см, при температуре -40° - 77 см; при сплошной кладке на теплом растворе при температуре -30° - 51 см, при температуре -40° - 64 см. При кладке Попова - Орлянкина, при температуре от -20° до -30° - 51 см, при температуре -40° - 64 см.

Внутренние стены - толщиной 38 см. Перемычки оконных и дверных проемов - рядовые.

Чердачное перекрытие - деревянные с щитовым накатом. Утеплитель - глино-солома.

Полы - дощатые по лагам на кирпичных столбиках.

Кровля - этернитовая или черепичная, стропила - наслонные.

Перегородки - дощатые под штукатурку.


Разработан не позднее 1950 г.
Архитектор - А.П. Иванов.
