2-02-17 (ГИПРОПРОС)
166
ГРАЖДАНСКИЕ ЗДАНИЯ
2-02. ОБЩЕОБРАЗОВАТЕЛЬНЫЕ ШКОЛЫ
Типовой проект № 2-02-17. Школа на 400 учащихся с южной ориентацией главного фасада
Проект разработан Государственным проектным институтом Гипропрос под № 520. Утвержден Советом Министров РСФСР 10 марта 1954 г.
Проект предназначается для строительства в районах с расчетной наружной температурой -20, -25, -30, -35 и -40°.
Здание школы располагается на участке площадью 0,8-1,5 га. На участке, помимо здания школы и хозяйственных построек, размещены площадки для спорта, игр и отдыха, а также учебные площадки.
При ориентировании главного входа на восток или юго-восток необходимо два класса, расположенные в правом крыле здания, поменять местами с кабинетом биологии и учительской, расположенными в левом крыле.
Здание школы - трехэтажное, с подвалом и встроенным гимнастическим залом. Пол зала заглублен на 2,6 м против уровня пола первого этажа и связан с вестибюлем двумя симметрично расположенными лестницами. Раздевальные комнаты с душевыми и уборными размещены в подвале в непосредственной близости к залу; там же расположена котельная.
Во втором и третьем этажах размещено по пяти классов, объединенных общей рекреацией, к которой примыкают лестницы и санитарные узлы.
Конструкции здания разработаны с учетом каталога индустриальных строительных изделий для зданий школ, больниц, вузов и техникумов, применяемого при строительстве в РСФСР (ИИ-02). Фундаменты - бутовые ленточные; стены - кирпичные облегченной кладки; перекрытия - в трех вариантах: a) по железобетонным балкам с накатом из шлакобетонных плит; б) по деревянным брусчатым балкам со щитовым накатом, в) по деревянным клееным балкам со щитовым накатом; перекрытие над подвалом - железобетонное сборное, над физкультурным залом - железобетонное монолитное. Армирование железобетонных конструкций принято в двух вариантах: а) с обычной и б) с эффективной арматурой с применением в балках и прогонах сварных каркасов. Кровля - из волнистых асбестоцементных листов.
Проектом предусмотрены центральное отопление, водопровод, канализацияи электроосвещение.
Площадь застройки 715,7 м2
Объем здания 8125,1 м3
Объем здания (без подвала) на одного учащегося 17,9 м3
Цена комплекта рабочих чертежей - 84 руб.
![Типовой проект № 2-02-17 (Гипропрос)](files/articles/article_608/pictures/2-02-17_gipropros_01.jpg)

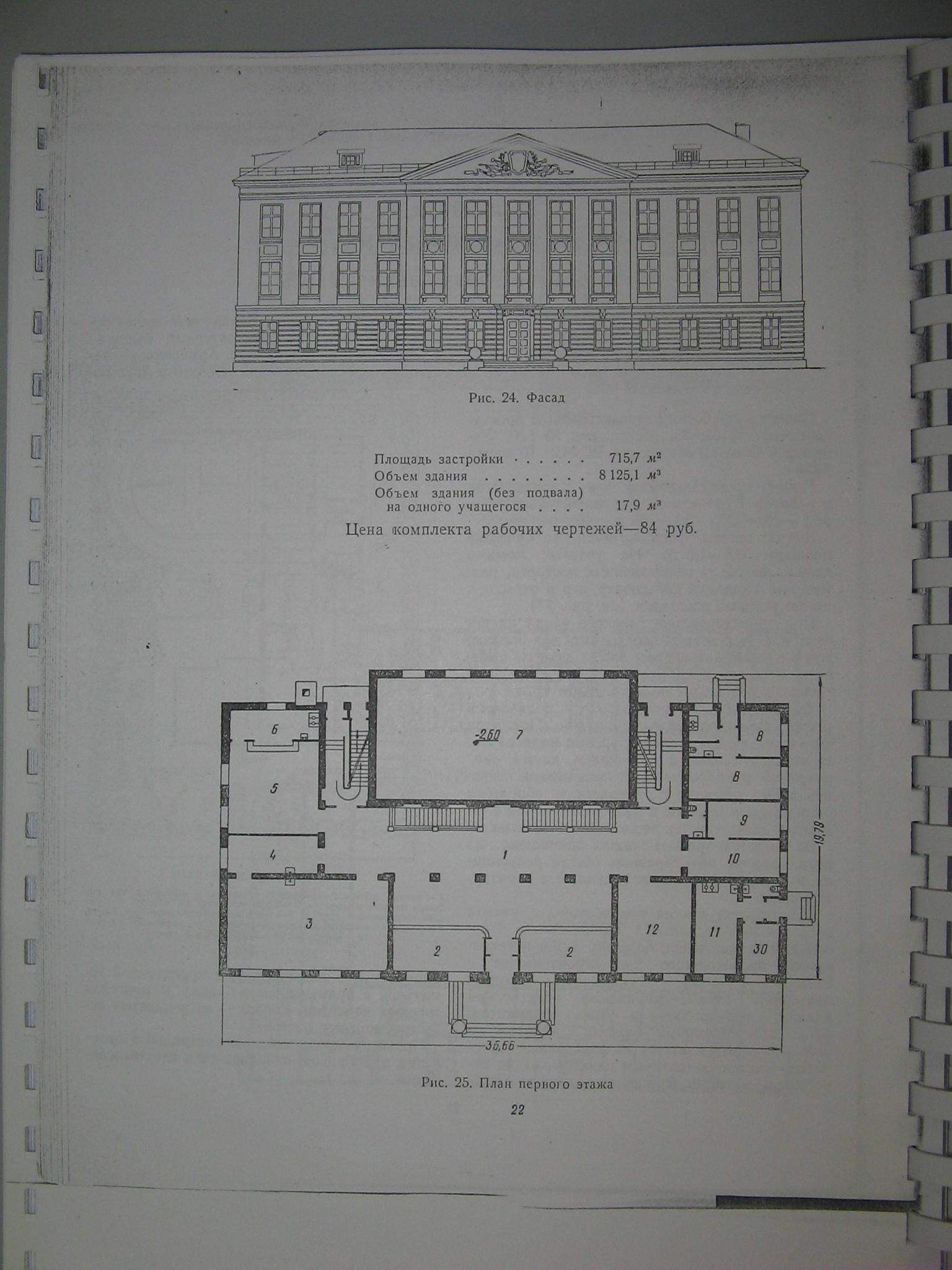

![Типовой проект № 2-02-17 (Гипропрос)](files/articles/article_608/pictures/2-02-17_gipropros_02.jpg)

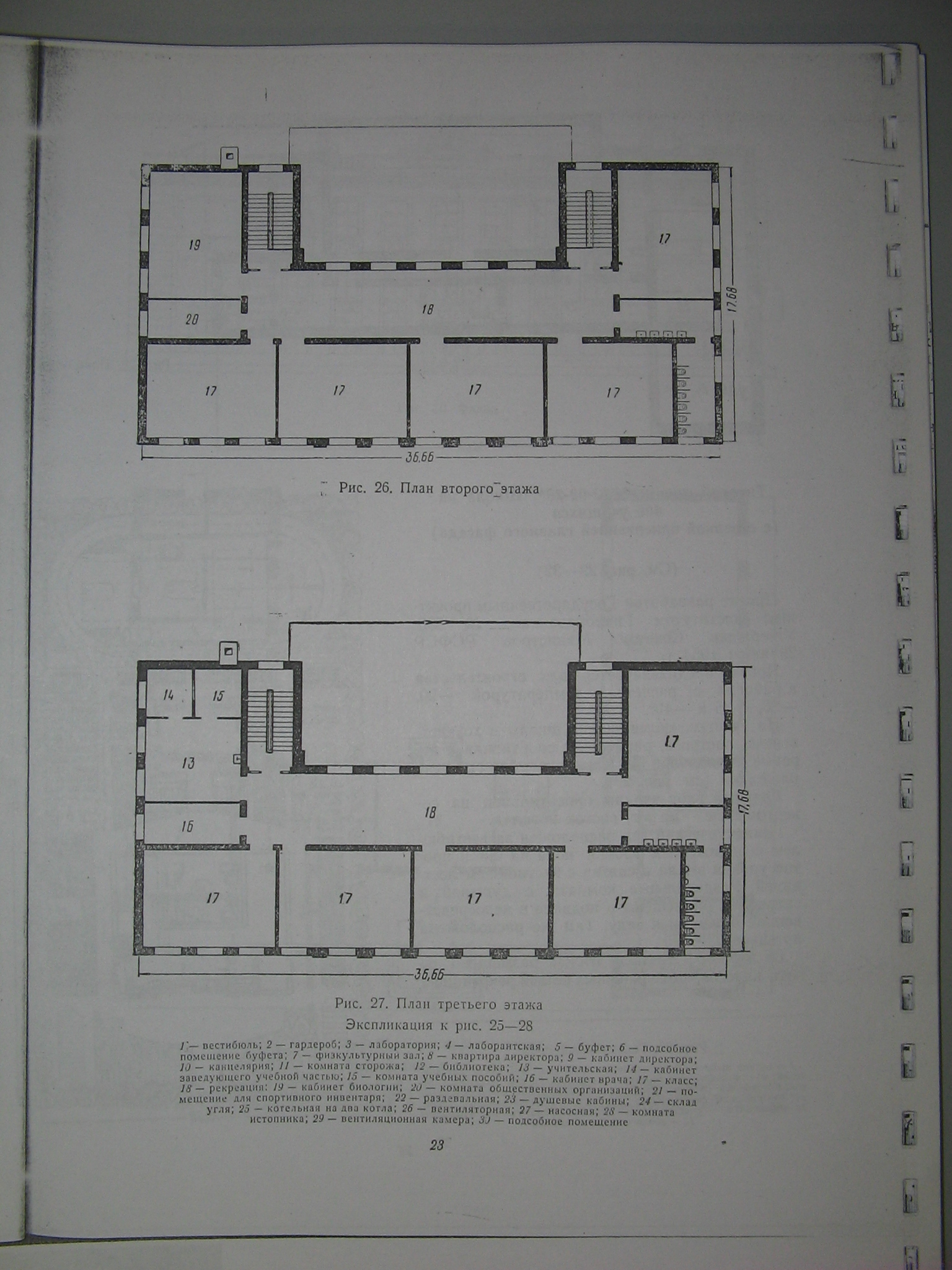

![Типовой проект № 2-02-17 (Гипропрос)](files/articles/article_608/pictures/2-02-17_gipropros_03.jpg)
![Дом серии № 2-02-17 (Гипропрос)](files/articles/article_608/pictures/2-02-17_gipropros_04.jpg)
Инкарнации в Вологде:
Гагарина 40 (1954-58)
Молочное. Емельянова 5 (1958)
