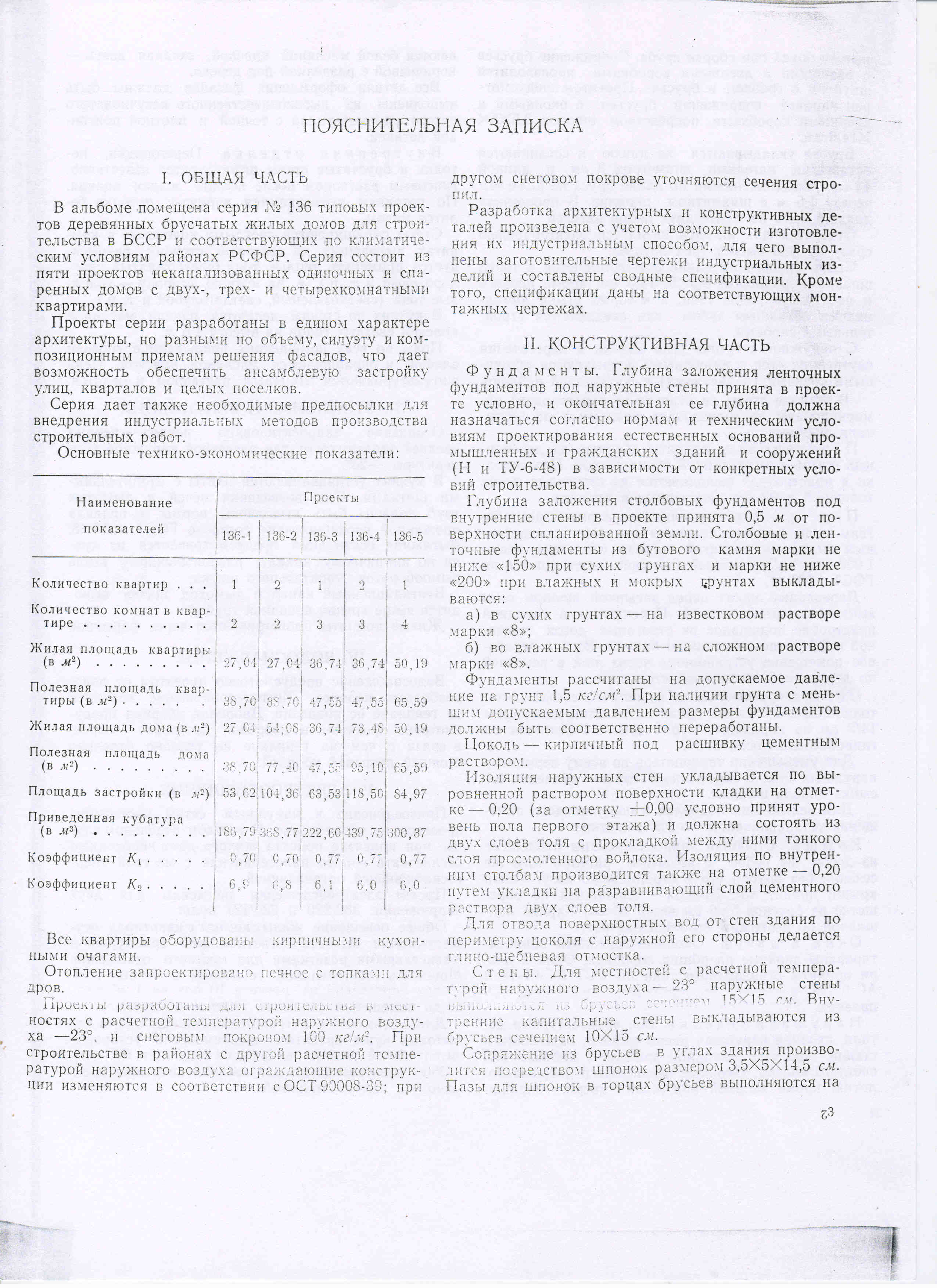

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
I. ОБЩАЯ ЧАСТЬ
В альбоме помещена серия № 136 типовых проектов деревянных брусчатых жилых домов для строительства в БССР и соответствующих по климатическим условиям районах РСФСР. Серия состоит из пяти проектов неканализованных одиночных и спаренных домов с двух-, трех- и четырехкомнатными квартирами.
Проекты серии разработаны в едином характере архитектуры, но разными по объему, силуэту и композиционным приемам решения фасадов, что дает возможность обеспечить ансамблевую застройку улиц, кварталов и целых поселков.
Серия дает также необходимые предпосылки для внедрения индустриальных методов производства строительных работ.
Все квартиры оборудованы кирпичными кухонными очагами.
Отопление запроектировано печное с топками для дров.
Проекты разработаны для строительства в местностях с расчетной температурой наружного воздуха -23°, и снеговым покровом 100 кг/м2. При строительстве в районах с другой расчетной температурой наружного воздуха ограждающие конструкции изменяются в соответствии с ОСТ 90008-39 ; при другом снеговом покрове уточняются сечения стропил.
Разработка архитектурных и конструктивных деталей произведена с учетом возможности изготовления их индустриальным способом, для чего выполнены заготовительные чертежи индустриальных изделий и составлены сводные спецификации. Кроме того, спецификации даны на соответствующих монтажных чертежах.
II. КОНСТРУКТИВНАЯ ЧАСТЬ
Фундаменты. Глубина заложения ленточных фундаментов под наружные стены принята в проекте условно, и окончательная ее глубина должна назначаться согласно нормам и техническим условиям проектирования естественных оснований промышленных и гражданских зданий и сооружений (Н и ТУ-6-48) в зависимости от конкретных условий строительства.
Глубина заложения столбовых фундаментов под внутренние стены в проекте принята 0,5 м от поверхности спланированной земли. Столбовые и ленточные фундаменты из бутового камня марки не ниже «150» при сухих грунтах и марки не ниже «200» при влажных и мокрых грунтах выкладываются:
a) в сухих грунтах - на известковом растворе марки «8»;
б) во влажных грунтах - на сложном растворе марки «8».
Фундаменты рассчитаны на допускаемое давление на грунт 1,5 ке/см2. При наличии грунта с меньшим допускаемым давлением размеры фундаментов должны быть соответственно переработаны.
Цоколь - кирпичный под расшивку цементным раствором.
Изоляция наружных стен укладывается по выровненной раствором поверхности кладки на отметке - 0,20 (за отметку --0,00 условно принят уровень пола первого этажа) и должна состоять из двух слоев толя с прокладкой между ними тонкого слоя просмоленного войлока. Изоляция по внутренним столбам производится также на отметке -- 0,20 путем укладки на разравнивающий слой цементного раствора двух слоев толя.
Для отвода поверхностных вод от стен здания по периметру цоколя с наружной его стороны делается глино-щебневая отмостка.
Стены. Для местностей с расчетной температурой наружного воздуха - 23° наружные стены выполняются брусьев сечением 15×15 см. Внутренние капитальные стены выкладываются из брусьев сечением 10×15 см.
Сопряжение из брусьев в углах здания производится посредством шпонок размером 3,5×5X14,5 см.
Пазы для шпонок в торцах брусьев выполняются на высоту бруса при сборке сруба. Сопряжение брусьев с оконными и дверными коробками производится шпунтом с гребнем в брусьях. Проектом предусмотрен вариант сопряжения брусьев с оконными и дверными коробками посредством шпонок 3,5×5×14,5 см.
Брусья укладываются на паклю и соединяются вставными нагелями диаметром 3 см и длиной 44 см, расположенными по длине бруса не реже чем через 1,5 м в шахматном порядке. В простенках должно быть не менее двух рядов нагелей.
Отверстия для нагелей сверлятся электродрелью сразу на всю высоту трех брусьев.
Стыки брусьев по длине осуществляются в торец шпонками размером 3,5×5X14,5 см, кроме первого и последнего рядов стен, в которых стыки выполняются натяжным зубом или соединяются строительными скобами.
С наружной стороны угла здания и пересечения внутренних стен с наружными покрываются обшивными досками (пилястрами) с прокладкой войлока.
В проекте стены (в отличие от перегородок) замаркированы по горизонтали буквами и по вертикали цифрами.
Перегородки приняты сборные из деревянных щитов с штукатуркой обеих сторон. Перегородки в пристройках выполняются из строганых досок толщиной в 22 см, сплоченных в четверть.
Перекрытия. Чердачные перекрытия разработаны с деревянным щитовым накатом по деревянным балкам и засыпкой шлаком объемным весом 1 000 кг/м3. Деревянный щитовой накат принят по ГОСТ 1005-41.
Деревянный накат перед засыпкой шлаком смазывается жирной глиной. Перекрытие в холодной пристройке подшивное из строганых досок толщиной в 2,2 см по деревянным балкам. Вход в чердачное помещение устраивается через люк в передней по деревянной приставной стремянке.
Полы запроектированы из шпунтованных досок толщиной в 3,7 см на лагах из пластин диаметром 14/2 см по кирпичным столбикам, выложенным на глинобетонном основании.
Для уменьшения теплопотерь по всему периметру наружных стен с внутренней стороны делается отсыпка цоколя шлаком.
Для вентиляции подполья в полу каждого помещения устанавливается по две решетки.
Крыша. Стропила запроектированы наслонные из досок на ребро с дощатым ригелем того же сечения без врубки его в стропильную ногу. Уклон крыши принят 40°. Кровля -- черепичная по обрешетке из брусков 5×6 см через 33 см. Карниз подшивной по выпускам стропильных ног.
Окна и двери. Оконные переплеты запроектированы двойные на общих коробках. Окна и двери приняты стандартного типа по ОСТ АС-01-48 и АC-02-48 также по чертежам, прилагаемым к проекту.
Наружная отделка. Все архитектурные детали, входная наружная дверь, карниз, наличники и ставни красятся масляной краской с добавлением светлого колера. Оконные переплеты и дверные полотна, кроме входной наружной двери, окрашиваются белой масляной краской, входная дверь - коричневой с разделкой под дерево.
Все детали оформления фасадов должны быть выполнены из высококачественного несучковатого сухого лесоматериала с точной и плотной пригонкой деталей.
Внутренняя отделка. Перегородки, потолки и брусчатые стены штукатурятся известково-гипсовым раствором после полной осадки здания.
По потолкам вытягиваются карнизы; потолки белятся мелом.
Стены окрашиваются светлыми колерами: в комнатах, выходящих на северную сторону, рекомендуется применять теплые тона (светложелтый, светлорозовый и т. п.), а на южную сторону - холодные тона (светлозеленый, светлоголубой ит. п.).
В кухнях по стенам делаются панели масляной краской светлых тонов на высоту 1,6 м.
Полы во всех помещениях покрываются горячей олифой и окрашиваются масляной краской. Печи оштукатуриваются глиняным раствором и белятся.
III. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ
Отопление запроектировано печное - печами средней теплоемкости для расчетной наружной температуры -23
В кухнях устанавливаются плиты с отопительными щитками. При возведении печей и дымовых труб должны быть выполнены нормы и правила «пожарной профилактики» согласно ГОСТ 4058-48. Вытяжная вентиляция предусматривается из кухни по кирпичному каналу, расположенному выше дымооборотов отопительного щитка.
Вентиляционный канал и дымоход щитка выводятся выше крыши насадной трубой.
Жилые комнаты проветриваются через форточки.
IV. ВОДОСНАБЖЕНИЕ
Водоснабжение предусмотрено проектом от водоразборных колонок. Месторасположение колодцев на генплане не показано. Дворовая уборная предусмотрена проектом в дворовой постройке - сарае, в связи с чем на генплане не указано отдельно стоящей дворовой уборной.
V. ЭЛЕКТРООСВЕЩЕНИЕ
Присоединение к наружным сетям настоящим проектом не разработано. В каждом отдельном случае при привязке проекта жилого дома необходимо согласовать вопрос присоединения с местной энергоснабжающей организацией.
Проект электроосвещения применим для двух напряжений: 380/220 и 220/127 вольт.
Общее освещение жилых комнат в квартирах осуществляется бытовой осветительной арматурой и штепсельными розетками для местного освещения. Мощность осветительной установки в жилых комнатах определена из расчета 10 ват на 1 м2 площади помещения (включая местное освещение).
Для пользования нагревательными приборами для бытовых нужд проектом предусмотрена установка штепсельной розетки в кухне на мощность 600 ват.
Учет электроэнергии для каждой квартиры предусмотрен самостоятельный.
